Diese Serie von servo gesteuerten Papier folien maschine ist Spezialist für die Verarbeitung von Jumbo-Rollen aus Verpackungs material in die erforderliche Größe, wie Karton, Pappe, Chrom papier, Laser papier, Kraft papier, druckpapier, Gold, Silber, Alu-Folien papier, laminiert.
Diese Serie von servogesteuerten halbautomatischen Papierschneidemaschinen ist auf die Verarbeitung von Jumborollen aus Verpackungsmaterial in die gewünschte Größe spezialisiert, wie z. B. Karton, Papierkarton, Chromopapier, Laserpapier, Kraftpapier, Druckpapier, Gold-, Silber- und Alufolienpapier, laminiertes Papier, Feinpapier, Mattcouche, halbglänzendes Papier, Thermotransferpapier, Thermodirektpapier, metallisiertes Papier, Kartonpapier, Thermokarton usw. Es wird häufig in der Papierverarbeitung und im Druck- und Verpackungsbereich eingesetzt.
Maschinenmodell |
LY-H1400 |
LY-H1700 |
LY-H1900 |
Referenzgewicht des Schnittpapiers |
50–500 g/m² |
50–500 g/m² |
50–500 g/m² |
|
Papierdurchmesser (Beladung mit 1 Rolle, 2 Rollen oder 4 Rollen möglich) |
1 Rolle 1800 mm |
1800 mm |
1800 mm |
2 Rollen 1800 mm |
1800 mm |
1800 mm |
|
4 Rollen 1600 mm |
1600 mm |
1600 mm |
|
Papierbreite |
1400 mm |
1700 mm |
1900 mm |
Gesamtleistung |
23KW |
25KW |
27KW |
Schnittlänge |
400–1600 mm |
400–1600 mm |
400–1600 mm |
Schnittgenauigkeit |
+/-0,2 mm |
+/-0,2 mm |
+/-0,2 mm |
Maximale Schnittgeschwindigkeit |
300 Schnitte/min |
300 Schnitte/min |
300 Schnitte/min |
Maximale Schneid-Metergeschwindigkeit |
300 m/min |
300 m/min |
300 m/min |
Luftdruck |
0,8 MPa |
0,8 MPa |
0,8 MPa |
Stromversorgung |
AC380V/220V×50 Hz |
AC380V/220V×50 Hz |
AC380V/220V×50 Hz |
Gesamtgewicht |
9000 kg |
10000 kg |
12000 kg |
Abmessungen |
9 m × 3,9 m × 2,35 m |
9 m × 4,2 m × 2,35 m |
9 m × 4,4 m × 2,35 m |
Die automatische Abwickeleinheit ist mit hydraulischen wellenlosen Rollenständern, zwei Klemmen und einem Bremssystem ausgestattet, die bei der Handhabung der Rollen einfach zu bedienen sind;
Verwendet werden originale importierte FAG-Lager;
Verwendet wird ein japanisches CKD-Proportionalventil;
Diese Papierrollen-Längsschneide- und Wickelmaschine verwendet einen italienischen PHASE-Servomotor zur Steuerung des Schneidens auf konstante Länge;
Sie verwendet deutsche KEB-Servoregler;
Sie verwendet Siemens' SPS-Steuerung, die das Programm und die Schaltungssteuerung der gesamten Anlage stabil hält und einen störungsfreien Betrieb gewährleistet;
Diese automatische rotative servogetriebene Papierbogen-Schneidemaschine verfügt über einen robusten 45-mm-Stahlkörper, der einen reibungslosen Betrieb und eine lange Lebensdauer gewährleistet;
Dieser Jumbo-Rollen-Querschneider für 4 Rollen verwendet Schweizer EHRE-Zahnriemen;
Diese Rollenpapier-Längsschneide- und Wickelmaschine verfügt über eine hohe Geschwindigkeit und erreicht bis zu 300 Schnitte/min;
Das Förderband verwendet holländische Rapplon-Bänder;
Ist das Programm der Maschine erst einmal eingestellt, muss der Rollendurchmesser nicht erneut angepasst werden, was den manuellen Aufwand reduziert.
Im Juni 2024 erhielten wir eine Anfrage von Juan von FORMEX Mexiko, der eine Rotationsschneidemaschine für Hamburger-Verpackungspapier suchte. Diese Anlage sollte Papierrollen horizontal und vertikal in kundenspezifische Fertigbogenformate schneiden.
(Maschinenfoto siehe oben).
FORMEX: Die führende Papier-/Etikettengruppe in Mexiko mit großem Einfluss auf dem lateinamerikanischen Markt, gegründet vor 50 Jahren. Professionelle Herstellung von Hamburger-Verpackungspapier, Thermopapier, Papiertüten, Endlosformularen, Etikettenverpackungen usw.
Noch am selben Tag beantwortete ich seine E-Mail mit einer vollständigen Lösungsdatei.
Nur 10 Minuten später erhielt ich die Folge-E-Mail von Juan, der deutliches Interesse zeigte und gleichzeitig seine erste technische Frage stellte: Kann diese Rotationsmesserschneidemaschine vorgedruckte Papierrollen verarbeiten?
Wir bestätigten, dass die Maschine vorgedruckte Materialien vollständig unterstützt, und fügten zu seiner Referenz ein Demonstrationsvideo vom Schneiden vorgedruckten Papiers bei (Video unten).
Ein technischer Hinweis zu vorgedrucktem Verpackungspapier: Die Maschine verwendet einen Photozellensensor zur Registerverfolgung und kann daher jeweils nur eine Jumbo-Rolle gleichzeitig verarbeiten. Bei unbedrucktem Papier ist die gleichzeitige Zuführung mehrerer Rollen standardmäßig verfügbar.

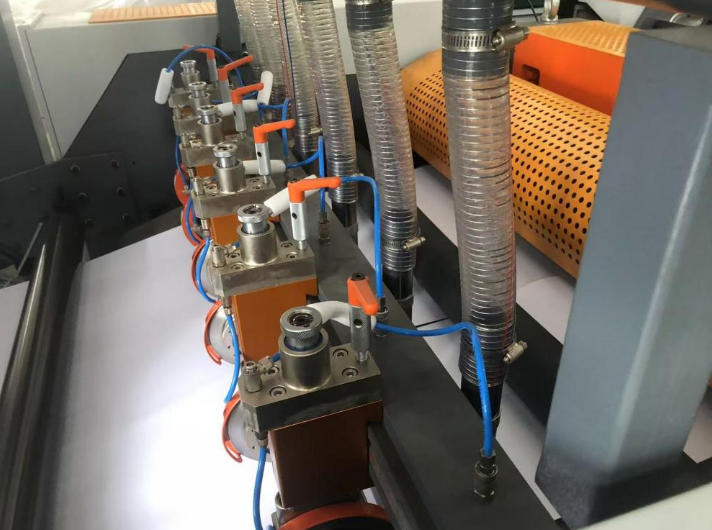

Juan akzeptierte diese Einschränkung und brachte eine zweite Frage auf: Können die Längsschneidmesser eine Rolle in einem einzigen Durchlauf in vier separate Bahnen teilen?
Die Antwort lautet weiterhin: Ja. Dies ist eine Standardfunktion der Raloyal-Schneidemaschine.
Nach dieser Antwort-E-Mail stellte Juan per E-Mail keine weiteren Fragen – es folgten etwa 6 Tage Stille.
Ich vermute, Juan war sehr beschäftigt und hatte keine Zeit für ein Gespräch.
Am 29. Juni 2024 schickte ich Juan ein Foto per E-Mail.
Foto siehe unten:

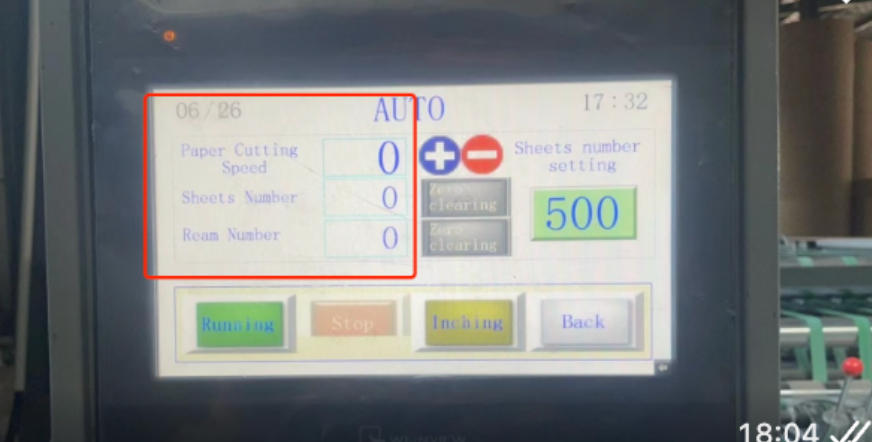

Ich teilte Juan mit, dass unsere Maschine sehr einfach zu bedienen ist – es müssen nur 3 Datenwerte auf diesem Bildschirm eingegeben werden.
Ein Monat verging ohne jegliche Antwort von Juan, was uns zu der Einschätzung führte, dass sein Projekt keine dringende Priorität hatte.
Um unsere Fertigungskompetenz zu untermauern, teilten wir Vor-Ort-Fotos unserer Rotationsmesser-Pappenschneidemaschine, installiert im Produktionswerk von Arclad in Kolumbien – eine Marke, die Juan kannte.

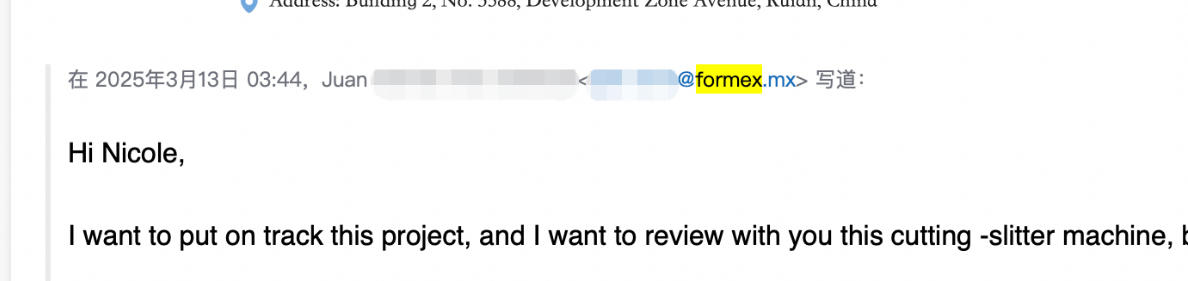

9 Monate vergingen. Am 13. März 2025 erhielt ich eine E-Mail von Juan.
Er erinnerte sich noch an unsere Marke Raloyal und an mich.
Er schrieb mir: „Ich möchte dieses Projekt wieder in Gang bringen und die Schneidemaschine erneut prüfen.“
Und er hatte weitere 2 Fragen:
1: Kann die Schneidemaschine einen Randbeschnitt von 5 mm schneiden?

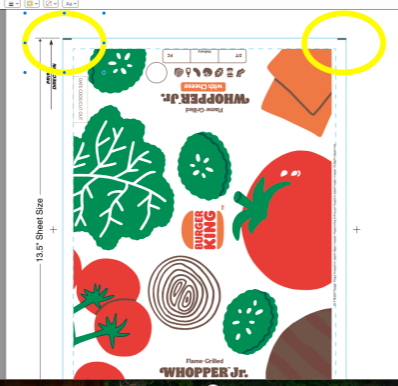

2: Kann die Photozelle die Registermarke verfolgen (wie auf dem Foto unten)?
Die Antwort auf beide Fragen lautet: Ja. Dies ist eine Standardfunktion der Maschine.
In der darauffolgenden Zeit teilte Juan mir mit, dass sie die Schneidemaschine auch mit der Verpackungsmaschine inline kombinieren möchten, um eine vollständige Automatisierung zu erreichen – Gute Idee!
Die hoch positionierten Fabriken streben nach hoher Automatisierung. – Dies ist die richtige Strategie mit vorausschauender Perspektive bei der Entscheidungsfindung.
Vielleicht ist dies der Grund, warum ihr Unternehmen weltweit zu den TOP-Unternehmen gehört.

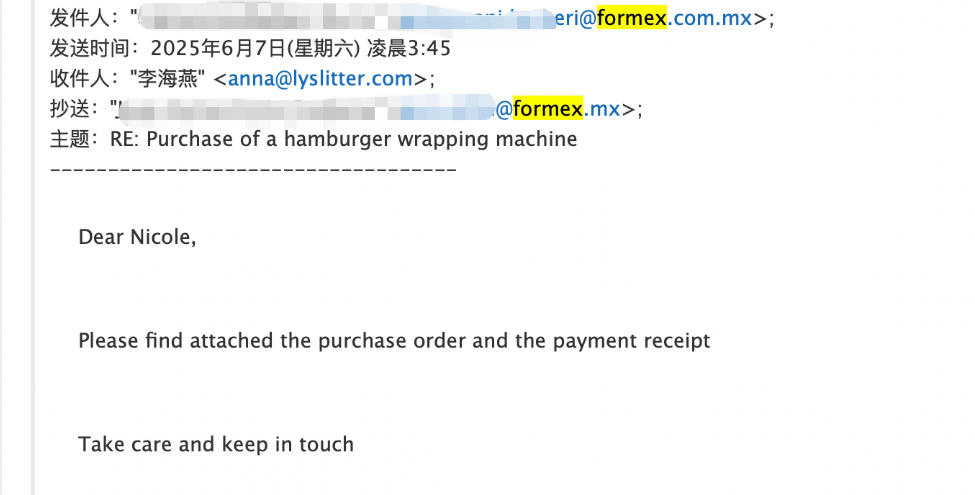

Nach mehreren E-Mail-Runden zur Bestätigung verschiedener Details konnten wir den Auftrag in der ersten Juniwoche endgültig bestätigen.
Die Maschine hat inzwischen den FAT erfolgreich bestanden und wurde ausgeliefert.
Wir planen im nächsten Jahr einen Vor-Ort-Besuch bei FORMEX, während wir an der LOUPE Mexico 2027 teilnehmen.
Wir freuen uns darauf, Juan und das FORMEX-Team zu sehen.
Raloyal Mission ist: Kreat und bieten Wert für Kunden.
Also als Unternehmen mit dem starken Verantwortung bewusstsein.
Raloyla kann das Angebot an cusotmer geben: Wir bieten nicht nur 1 Jahr Gurantee, sondern auch lebenslange Service-Unterstützung.
Die Unterstützung umfasste: Maschinen-Setup & Training und die Teile versorgung.
Für das Maschinen-Setup hat der Kunde 2 Möglichkeiten, nach dem Empfang der Maschine zu wählen.
1: Raloyal stellen den Maschinen betrieb Video, Zeichnung, Handbuch usw. zum Kunden zur Verfügung,
Die meisten Kunden haben die Operation durch diese Informationen gut gelernt.
2 : Raloyal arrangieren den Service techincan zur Kunden fabrik für die Einrichtung und das Training der Maschine.
Egal für welche Art und Weise sich der Kunde entscheidet, wir können auch eine Gruppe erstellen (empfohlen: Wechat), die Service-Techniker und den Umsatz ein bringt. Außerdem wird auch der CEO des Unternehmens dabei sein. Dies bedeutet, dass der Bediener, wenn er Zweifel oder Fragen für die Operation hat, eine Nachricht an die Gruppe hinterlassen kann. Unser Service techniker wird sie beantworten, sobald er sie gesehen hat.
Übrigens laden wir auch das Maschinen betriebs video in webiste hoch, der Link pfad ist:
https://www.lyslitter.com/engineering/slitter-machine-operation-video/
Für die Teile versorgung, Raloyal promisie werden wir Kunden die Maschinen teile (Raloyal-Maschine) für lebenslange Zeit zur Verfügung stellen, was bedeutet, dass wir hier sind, wenn Sie Teil benötigen.
Und stellen Sie das Teil zum Selbstkosten preis zur Verfügung.
Raloyal, dein treuer Partner.
